Explore Mingkun pumps application experience in High pressure & large airflow blower use case 探索明坤风机在高压大流量风机应用场景中的经验 Entdecken Sie Mingkuns Anwendungserfahrung mit Gebläsen in Hochdruck-Großluftstrom-Anwendungsfällen
Total Pressure Drop = Air Knife Intrinsic Pressure Loss + Pipe Friction & Local Resistance
总压降 = 风刀固有压损 + 管道摩擦与局部阻力
Gesamtdruckverlust = Eigendruckverlust des Luftmessers + Rohrreibungs- & lokaler Widerstand
Safety margin: reserve 10% extra pressure to counter pipe aging, partial blockage and voltage fluctuation. 安全裕量：预留 10% 额外压力，以应对管路老化、局部堵塞和电压波动。 Sicherheitsreserve: 10 % zusätzlichen Druck einplanen, um Rohrleitungsalterung, Teilsperrungen und Spannungsschwankungen auszugleichen.
Extruded aluminum air knife fixed pressure range: 15~30kPa. Wide slot 1.5mm:15~16kPa; medium slot 0.8~1.0mm:18~24kPa; narrow slot 0.5mm:26~30kPa. 挤压铝风刀固定压力范围：15~30kPa。宽缝 1.5mm：15~16kPa；中缝 0.8~1.0mm：18~24kPa；窄缝 0.5mm：26~30kPa。 Extrudierte Aluminium-Luftmesser mit festem Druckbereich: 15~30 kPa. Breiter Schlitz 1,5 mm: 15~16 kPa; mittlerer Schlitz 0,8~1,0 mm: 18~24 kPa; schmaler Schlitz 0,5 mm: 26~30 kPa.
Resistance generated by straight duct, 90° elbows, tee splitters and reducers. General single-line conveyor loss controlled within 3~6kPa, multi-airknife long pipe up to 8~12kPa. 由直管、90° 弯头、三通和变径产生的阻力。一般单线输送压损控制在 3~6kPa，多风刀长管路可达 8~12kPa。 Widerstand durch gerade Leitungen, 90°-Bögen, T-Stücke und Reduzierstücke. Einfache Förderlinie: 3~6 kPa; lange Mehrfach-Luftmesser-Leitungen: bis 8~12 kPa.

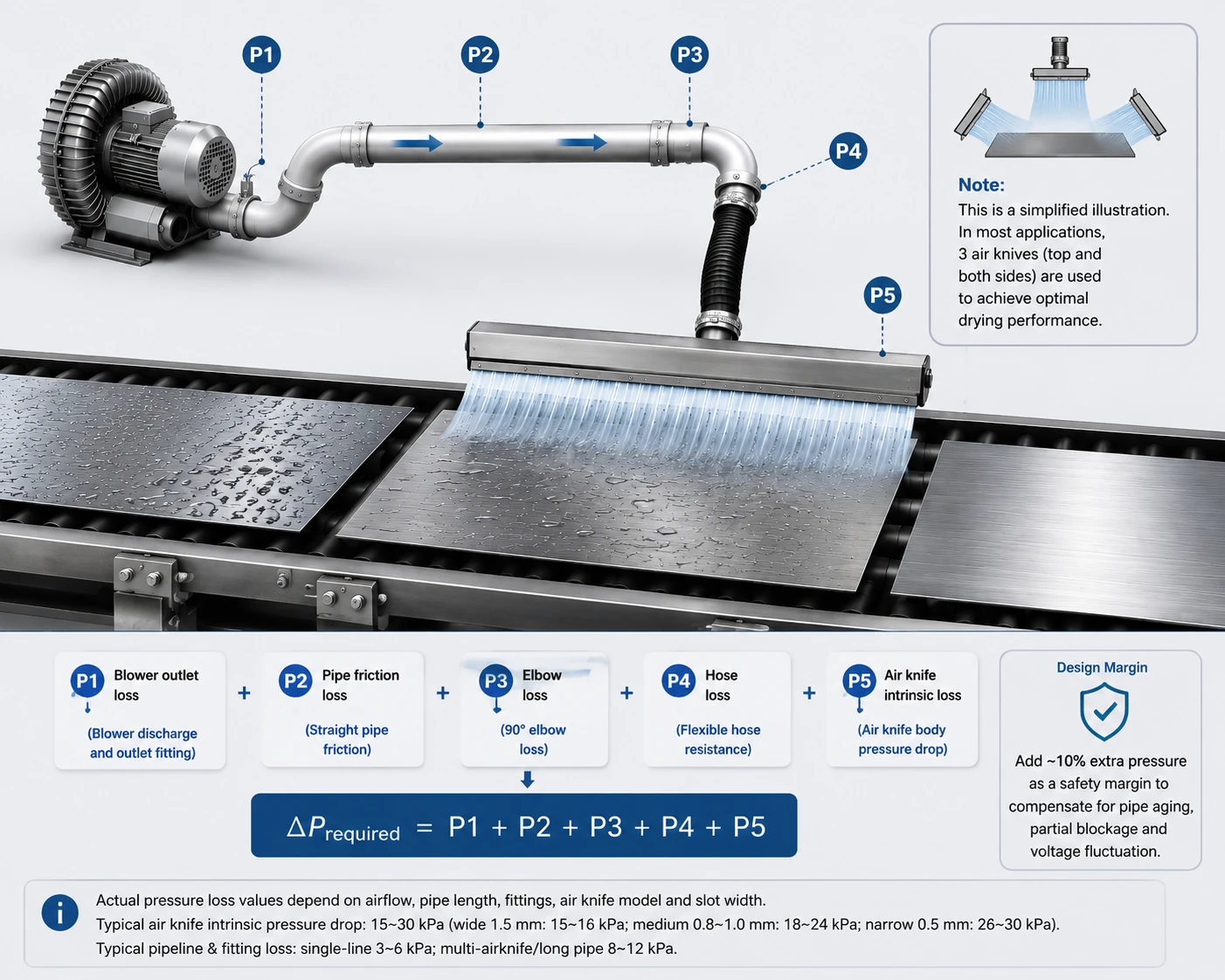

Integrated diagram of air knife body and pipeline pressure loss parameters 风刀本体与管路压损参数综合示意图 Übersichtsdiagramm der Druckverlustparameter von Luftmesser und Rohrleitung
Q_need (m³/h) = L (m) × w (m) × v (m/s) × 3600 (s/h) × 1.3
This formula calculates actual airflow demand after compensating pipeline friction, uneven air cavity distribution and minor leakage. 该公式在补偿管道摩擦、气腔分布不均和轻微泄漏后，计算实际风量需求。 Diese Formel berechnet den tatsächlichen Luftbedarf nach Ausgleich von Rohrreibungsverlusten, ungleichmäßiger Luftkammerverteilung und geringfügiger Leckage.
Valid blowing length of single air knife, multiple air knives sum total length for calculation. 单把风刀的有效吹风长度；多把风刀按总长度求和计算。 Wirksame Blaslänge eines einzelnen Luftmessers; bei mehreren Luftmessern werden die Längen summiert.
Common slot:0.0005~0.0015m (0.5~1.5mm), narrower slot brings higher pressure drop & stronger blow-off force. 常用缝宽：0.0005~0.0015m（0.5~1.5mm），缝越窄压损越高、吹除力越强。 Übliche Schlitzbreite: 0,0005~0,0015 m (0,5~1,5 mm); schmalerer Schlitz erhöht den Druckverlust und die Abblaskraft.
Dehydration standard:70~120m/s; PCB/dust removal:40~70m/s. 脱水标准：70~120m/s；PCB/除尘：40~70m/s。 Trocknungsstandard: 70~120 m/s; PCB/Entstaubung: 40~70 m/s.

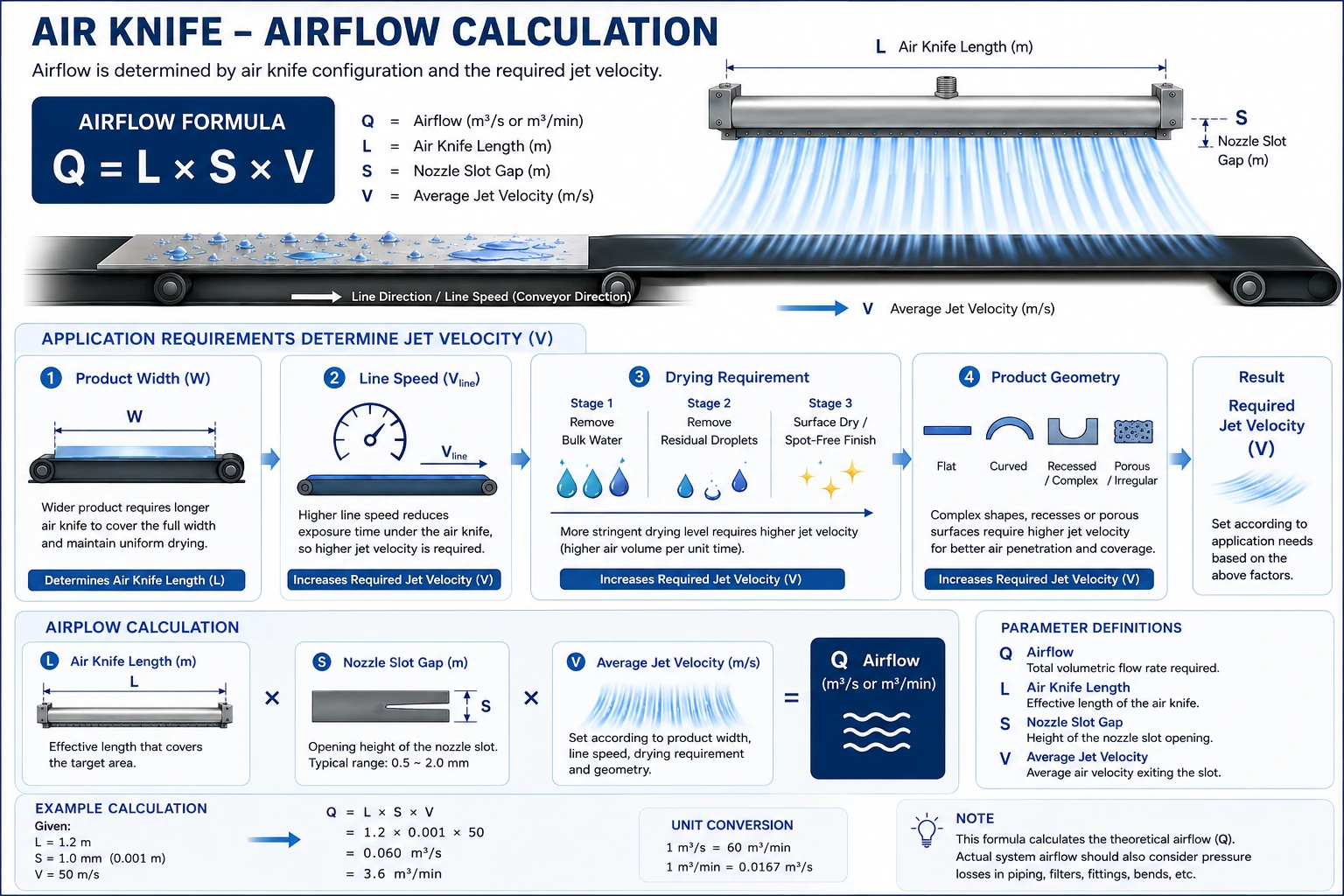

Parameter illustration for air knife theoretical & compensated airflow calculation 风刀理论风量与补偿风量计算参数示意图 Parameterdarstellung zur Berechnung des theoretischen und kompensierten Luftstroms
P_motor(kW) = (Q_need × ΔP_total) ÷ (3600 × 1000 × η_inner × η_trans) × K_safety
η_inner(blower internal efficiency):0.75~0.82; η_trans(direct drive):0.98; K_safety(motor margin):1.1~1.3. η_inner（风机内效率）：0.75~0.82；η_trans（直连传动）：0.98；K_safety（电机安全系数）：1.1~1.3。 η_inner (Gebläsewirkungsgrad): 0,75~0,82; η_trans (Direktantrieb): 0,98; K_safety (Motorreserve): 1,1~1,3.
Simplified aerodynamic power formula: P(kW) = Q(m³/h) × P(mbar) ÷ 35984, only for fast cross-check without efficiency loss. 简化气动功率公式：P(kW) = Q(m³/h) × P(mbar) ÷ 35984，仅用于快速交叉校核（不含效率损失）。 Vereinfachte aerodynamische Leistungsformel: P(kW) = Q(m³/h) × P(mbar) ÷ 35984, nur für schnelle Gegenkontrolle ohne Wirkungsgradverluste.
Calculated motor power shall round up to standard gear: 2.2kW / 3.3kW / 5.5kW / 7.5kW HT series blower. 计算所得电机功率向上圆整至标准档位：2.2kW / 3.3kW / 5.5kW / 7.5kW HT 系列风机。 Die berechnete Motorleistung wird auf die Standardstufen aufgerundet: 2,2 kW / 3,3 kW / 5,5 kW / 7,5 kW HT-Serien-Gebläse.
Working Conditions: 工作条件： Arbeitsbedingungen: Single 1.5m air knife, slot width 0.8mm=0.0008m, target velocity 80m/s, pipeline resistance 4.2kPa, air knife intrinsic loss 22kPa, food bottle drying line 单把 1.5m 风刀，缝宽 0.8mm=0.0008m，目标风速 80m/s，管路阻力 4.2kPa，风刀本体压损 22kPa，食品瓶干燥线 Einzelnes 1,5-m-Luftmesser, Schlitzbreite 0,8 mm = 0,0008 m, Zielgeschwindigkeit 80 m/s, Rohrwiderstand 4,2 kPa, Eigendruckverlust des Luftmessers 22 kPa, Trocknungslinie für Lebensmittelflaschen
1. Total System Pressure Drop Step Calculation 1. 系统总压降分步计算 1. Schrittweise Berechnung des Gesamtdruckverlusts
Air Knife Intrinsic Loss = 22 kPa 风刀固有压损 = 22 kPa Eigendruckverlust des Luftmessers = 22 kPa
Pipeline & Fitting Resistance = 4.2 kPa 管道与管件阻力 = 4.2 kPa Rohrleitungs- & Formstück-Widerstand = 4,2 kPa
Total Pressure Drop (No Safety Margin) = 22 + 4.2 = 26.2 kPa 总压降（不含安全裕量）= 22 + 4.2 = 26.2 kPa Gesamtdruckverlust (ohne Sicherheitsreserve) = 22 + 4,2 = 26,2 kPa
2. Hourly Compensated Airflow Step Calculation 2. 小时补偿风量分步计算 2. Schrittweise Berechnung des stündlichen kompensierten Luftstroms
Q_theory = L × w × v × 3600 = 1.5 × 0.0008 × 80 × 3600 = 345.6 m³/h
Q_need = Q_theory × 1.3 = 345.6 × 1.3 = 449.28 m³/h
Calculated required airflow demand: 449.28 m³/h 计算所需风量：449.28 m³/h Berechneter erforderlicher Luftbedarf: 449,28 m³/h
3. Motor Power Verification Result 3. 电机功率校核结果 3. Ergebnis der Motorleistungsprüfung
P_motor = (Q_need × ΔP_total) ÷ (3600 × 1000 × η_inner × η_trans) × K_safety = (449.28 × 26200) ÷ (3600 × 1000 × 0.78 × 0.98) × 1.2 ≈ 5.13 kW
Recommended Blower Model: XGB-810-5500S (5.5kW) 推荐风机型号：XGB-810-5500S（5.5kW） Empfohlenes Gebläsemodell: XGB-810-5500S (5,5 kW)
Rated max pressure 42kPa, rated airflow 530m³/h, sufficient margin for pipeline aging & summer high temperature. 额定最大压力 42kPa，额定风量 530m³/h，对管路老化与夏季高温留有充足裕量。 Max. Nenndruck 42 kPa, Nennluftstrom 530 m³/h, ausreichende Reserve für Rohrleitungsalterung und Sommer-Hochtemperaturen.
Hint and Reminder: 提示与提醒： Hinweis: Blower working pressure shall stay within 50%~75% of its maximum rated pressure for stable service life. This case 26.2kPa working load is within optimal range of XGB-810-5500 42kPa max pressure. 风机工作压力应保持在最大额定压力的 50%~75%，以获得稳定使用寿命。本例 26.2kPa 工作负荷处于 XGB-810-5500 最大压力 42kPa 的最优区间内。 Der Arbeitsdruck des Gebläses sollte für eine stabile Lebensdauer bei 50%~75% des maximalen Nenndrucks liegen. In diesem Beispiel liegt die Arbeitslast von 26,2 kPa im optimalen Bereich des XGB-810-5500 (max. 42 kPa).

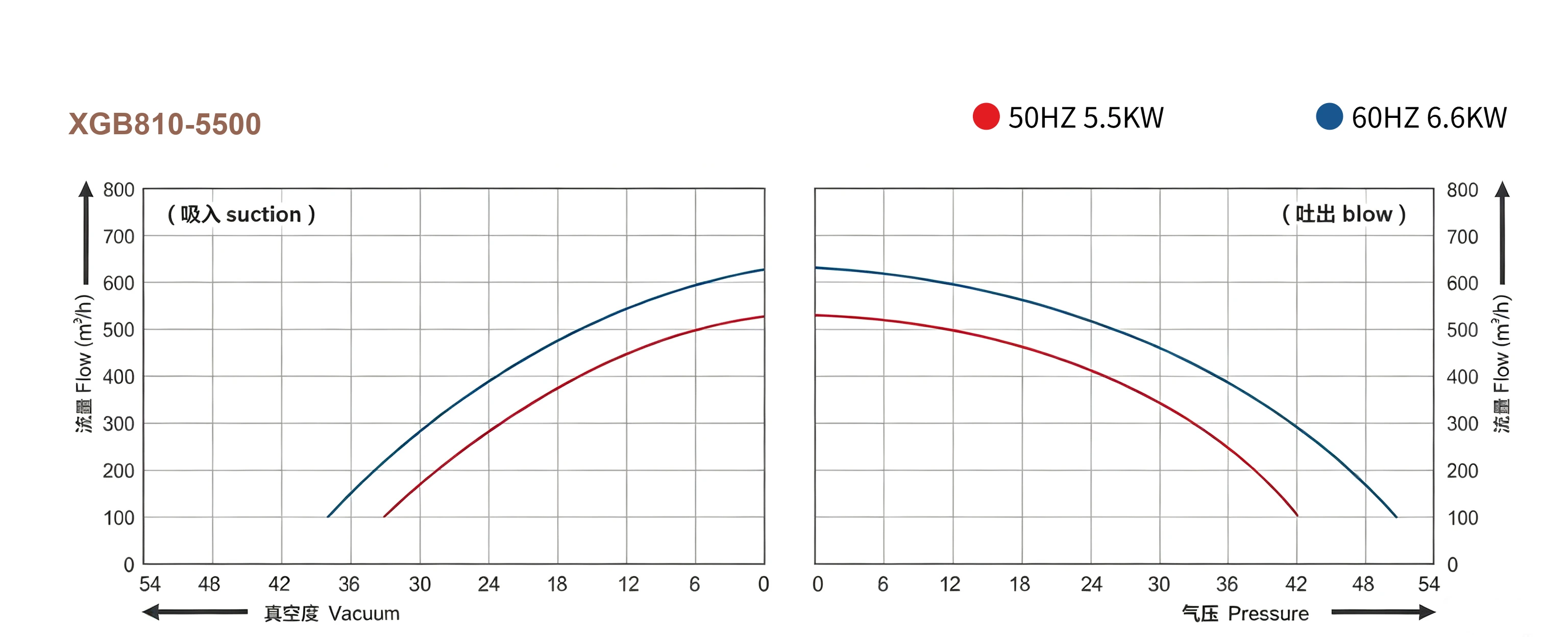

XGB-810-5500 Performance Curve (Pressure vs Airflow) XGB-810-5500 性能曲线（压力 vs 风量） XGB-810-5500 Leistungskurve (Druck vs. Luftstrom)
| Application Scene 应用场景 Anwendungsszenario | Typical System Pressure Drop 典型系统压降 Typischer Systemdruckverlust | Required Airflow Range 所需风量范围 Erforderlicher Luftstrombereich | Matched HT Model 匹配 HT 型号 Passendes HT-Modell |
|---|---|---|---|
| Small PCB line / Single short air knife ≤1m, low-speed conveyor 小型 PCB 线 / 单把短风刀 ≤1m，低速输送线 Kleine PCB-Linie / Einzelnes kurzes Luftmesser ≤1 m, langsames Förderband | 16 ~ 20 kPa | 180 ~ 300 m³/h | XGB-610-2200S |
| Single 1~1.8m air knife, small plastic/hardware single line 单把 1~1.8m 风刀，小型塑料/五金单线 Einzelnes 1~1,8-m-Luftmesser, kleine Kunststoff-/Metallteile-Linie | 18 ~ 24 kPa | 300 ~ 450 m³/h | XGB-810-4000S |
| Dual air knives / Heavy hardware multi-station synchronous line 双风刀 / 重型五金多工位同步线 Doppelte Luftmesser / schwere Mehrstationen-Synchronlinie | 20 ~ 27 kPa | 450 ~ 550 m³/h | XGB-810-7500S |
| Dual 1.8m large air knife, plastic sheet lamination dehydration 双 1.8m 大风刀，塑料片材覆膜脱水 Doppelte 1,8-m-Luftmesser, Entwässerung bei Kunststofffolien-Laminierung | 22 ~ 28 kPa | 800 ~ 1000 m³/h | XGB-910-9000S |
Notes: 1. XGB-610-2200S / XGB-810-4000S / XGB-810-7500S / XGB-910-9000S single stage regenerative blowers, max rated pressure: 34 / 38 / 45 / 70 kPa respectively. 2. Optimal continuous working pressure accounts for 50%~75% of blower max pressure to avoid airflow attenuation and overheating. 3. Air loss compensation factor standard value 1.3; long multi-branch pipe adjust to 1.4~1.5. 4. Food contact production line must adopt anti-corrosion aluminum alloy impeller to comply with GB14881 sanitation standard. Contact Mingkun for further details. 5. Air knife full blockage forbidden: pressure rises over 40kPa, motor power surges 60% and winding temperature exceeds 120℃ within 30 mins. 1. XGB-610-2200S / XGB-810-4000S / XGB-810-7500S / XGB-910-9000S 单级旋涡风机，最大额定压力分别为：34 / 38 / 45 / 70 kPa。2. 最佳连续工作压力为风机最大压力的 50%~75%，以避免风量衰减和过热。3. 漏气补偿系数标准值 1.3；长多支路管路调整为 1.4~1.5。4. 食品接触生产线必须采用防腐铝合金叶轮，符合 GB14881 卫生标准。如需进一步了解，请联系明坤。5. 严禁完全堵死风刀：压力将升至 40kPa 以上，电机功率激增 60%，绕组温度 30 分钟内超过 120℃。 1. XGB-610-2200S / XGB-810-4000S / XGB-810-7500S / XGB-910-9000S einstufige Seitenkanalgebläse, max. Nenndruck: 34 / 38 / 45 / 70 kPa. 2. Der optimale Dauerarbeitsdruck beträgt 50%~75% des maximalen Gebläsedrucks, um Luftstromabfall und Überhitzung zu vermeiden. 3. Standard-Ausgleichsfaktor für Luftverluste 1,3; bei langen Mehrfachabzweigungen auf 1,4~1,5 erhöhen. 4. Lebensmittelkontaktlinien müssen ein korrosionsbeständiges Aluminiumlegierungs-Laufrad verwenden (GB14881-Hygienestandard). Kontaktieren Sie Mingkun für weitere Details. 5. Vollständige Blockierung des Luftmessers verboten: Druck steigt über 40 kPa, Motorleistung steigt um 60%, Wicklungstemperatur übersteigt 120 ℃ innerhalb von 30 Minuten.
